Konsolankersystem MK6

MODERSOHN^® MK6 — Die neue Generation Mauerwerksbefestigung

Der neue Konsolanker MODERSOHN® MK6 von Leviat vereint das Beste aus zwei Welten. Das hybride Befestigungssystem profitiert sowohl von den technischen Vorteilen des Tragankersystems von Modersohn als auch von dem Konsolankersystem Halfen HK5.
Wie bisher ermöglicht die schlanke Bauweise einen reduzierten Wärmedurchgang.

Verschiedene Varianten ermöglichen den Einsatz für fast jeden Anwendungsfall.

Produktneuheit MODERSOHN® Befestigungssystem MK6

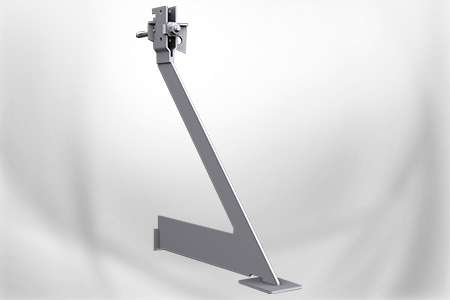

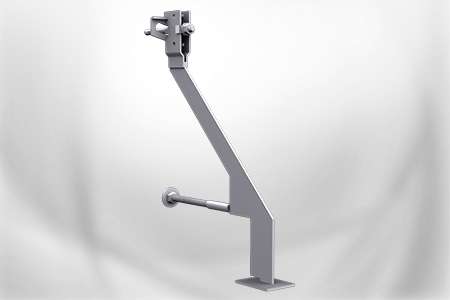

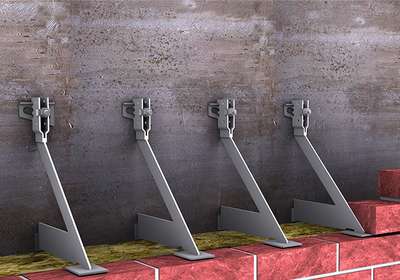

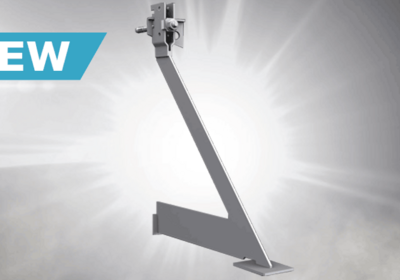

Einzelkonsolanker MK6-E-N, Modersohn´s neuer Normalanker als Abfangung für Verblendmauerwerk

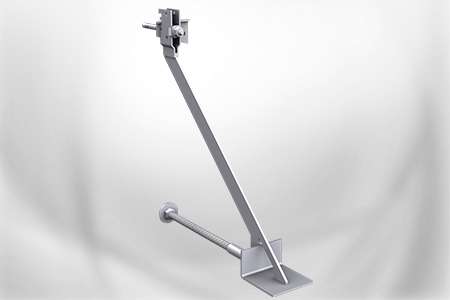

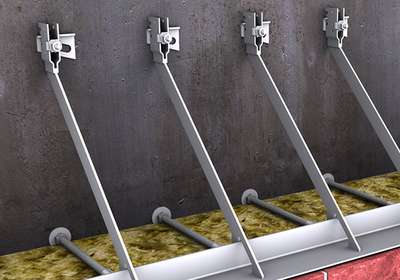

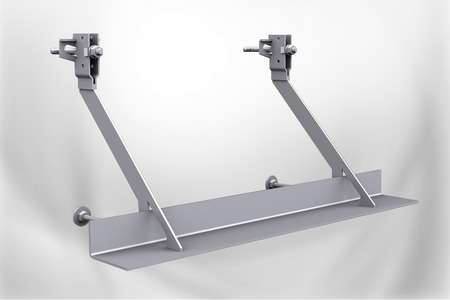

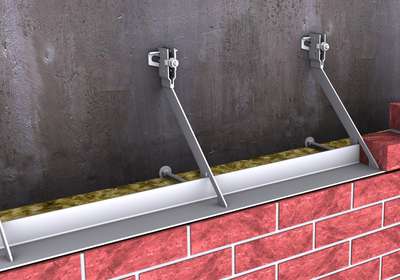

Modersohn´s neuer Winkelkonsolanker MK6-K-D

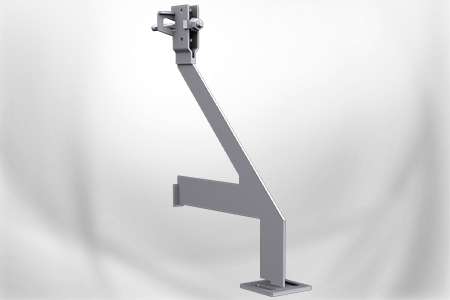

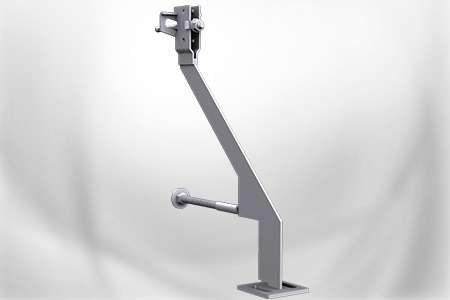

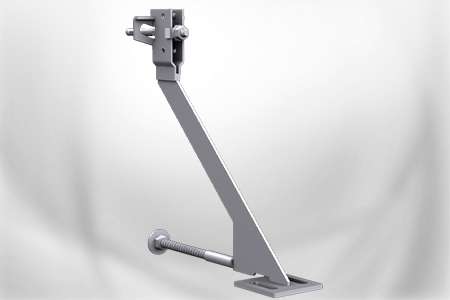

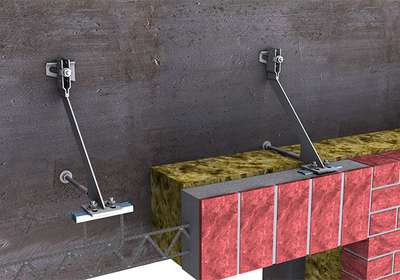

Modersohn´s neue Fertigteilbefestigung MK6-F-D

Produktinformationen

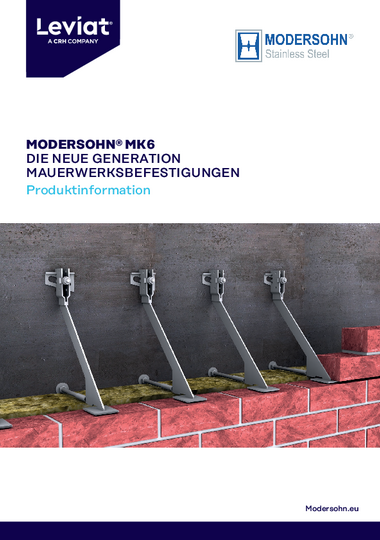

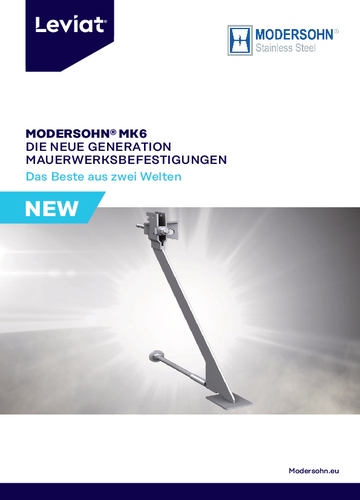

Broschüre MODERSOHN® MK6 Die neue Generation Mauerwerksbefestigungen

Sie wünschen weitere Informationen zu
unserem MODERSOHN® MK6 Konsolanker?

Broschüre ansehen

Projekt anfragen

Zu den Ausschreibungen

Vorteile

Bauaufsichtlich zugelassener Konsolkopf
Typengeprüfte Konsole
Befestigung mit zugelassenen Befestigungsmitteln wie Ankerschienen oder Dübel
CE-Kennzeichnung nach DIN EN 845-1
Unterschiedliche Typen zur Realisierung verschiedener Situationen am Bau verfügbar (z.B. Einzelkonsolen, Winkelkonsolen, Konsolen zur Fertigteilbefestigung)

…

Alle Vorteile auf einem Blick

Laststufen: 4,0 kN - 12,0 kN (> auf Anfrage)
Kragmaße: bis 450 mm (abweichende Abmessungen auf Anfrage)
Höhenjustierung: ± 20 mm mit Schräglochplatte
Material: Nichtrostender Edelstahl der Korrosionsbeständigkeitsklasse (CRC) III-V
Nachweis: Konsolkopf nach DIBt-Zulassung Z-21.8-1922 Typenprüfung bzw. statische Berechnung

Prüfungen & Zulassungen
